Hvorfor er kulfiberklud ideel til lette strukturelle komponenter?

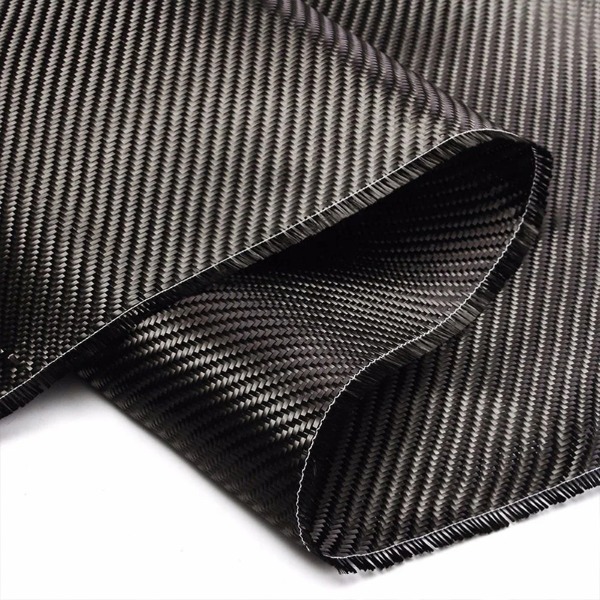

I søgen efter materialer, der reducerer massen uden at ofre mekanisk ydeevne, har ingeniører gradvist bevæget sig fra metaller til avancerede kompositter. Blandt disse kulfiber klud skiller sig ud som en primær forstærkning til lette strukturelle komponenter. Dette vævede stof, der består af kontinuerlige kulfilamenter, tilbyder en kombination af lav tæthed, høj trækstyrke og enestående stivhed. Når den er indlejret i en polymermatrix, bliver den rygraden i komponenter, der bruges i rumfart, bilindustrien, sportsudstyr og civilingeniør.

For at forstå, hvorfor kulfiberdug er så effektiv, skal man se på dets grundlæggende egenskaber, hvordan det kan sammenlignes med konventionelle materialer, og hvordan dets arkitektur kan skræddersyes til specifikke belastningsforhold.

Den strukturelle logik bag kulfiberklud

Strukturelle komponenter skal modstå bøjning, vridning, spænding og kompression med minimal afbøjning. Vægtreduktion forstærker effektiviteten: mindre inerti, lavere brændstofforbrug og lettere håndtering. Kulfiberklud opnår dette gennem tre nøgleegenskaber:

• Høj specifik stivhed – Stivhed pr. densitetsenhed er flere gange højere end stål eller aluminium.
• Skræddersyet anisotropi – Styrke og stivhed kan orienteres langs belastningsbaner ved at vælge vævningsmønstre og lagstablingssekvenser.
• Fejltolerance – Klæden fordeler lokale revner på tværs af flere fibre, hvilket forhindrer pludselige fejl.

I modsætning til ensrettet tape, som giver stivhed i én retning, tilbyder kulfiberdug afbalancerede egenskaber i stofplanet. Dette gør den især velegnet til tyndvæggede strukturelle skaller, sandwichpanelskind og komponenter med komplekse krumninger, hvor belastninger kommer fra flere retninger.

Sammenlignende materialeegenskaber

For at værdsætte fordelen ved kulfiberklud er en direkte sammenligning med traditionelle strukturelle materialer nyttig. Tabellen nedenfor opsummerer normaliserede mekaniske indikatorer. Bemærk, at nøjagtige værdier varierer med fibertype, vævningsarkitektur og harpikssystem, men de relative positioner forbliver konsistente.

Som vist giver kulfiberdug et stivhed-til-vægt-forhold, der er omkring 8 til 10 gange højere end stål. Rent praktisk kan en strukturel bjælke lavet af kulfiberdug veje 70-80 % mindre end en stålbjælke med samme bøjningsstivhed. Ydermere overstiger dens træthedsudholdenhed under cyklisk belastning langt metallernes, hvilket er afgørende for bevægelige strukturer såsom robotarme, flykontroloverflader eller cykelrammer.

Arkitektonisk alsidighed: vævninger og former

Et af de stærkeste argumenter for at bruge kulfiberdug er det brede udvalg af tilgængelige vævningsmønstre. Hvert mønster påvirker drapabilitet, harpiksflow og mekanisk isotropi.

Til lette strukturelle komponenter foretrækkes ofte twill- og satinvævninger, fordi de let tilpasser sig forme uden at rynke. Dette sikrer ensartet fibervolumenfraktion og minimerer hulrumsdannelse. Desuden reducerer den iboende krympning (bølgethed) i vævet stof en smule trykstyrken sammenlignet med ensrettet tape, men forbedrer i høj grad tolerance for stødskader og håndtering under oplægning.

Lastkasseoptimering med kulfiberklud

Designere vælger kulfiberklud ikke kun for vægtbesparelser, men også for retningsbestemt effektivitet. For eksempel:

• Bøjningsdominerede strukturer (f.eks. dronearme, proteser): Anbring stoflag med fibre orienteret i 0° og ±45° for at afbalancere langsgående stivhed og forskydningsmodstand.
• Torsionsbelastede aksler (f.eks. drivaksler, rotorblade): Brug ±45° forspændingsdug eller kombinerede bøjle- og spiralformede lag.
• Slagtilbøjelige paneler (f.eks. racerbilgulve, beskyttende etuier): Læg satinvævet stof i lag med tynd indfletning af termoplastiske hærdede lag.

Fordi kulfiberdug er tilgængelig i mellemmodul-, højmodul- og standardmodulkvaliteter, kan stivheden finjusteres uden at ændre geometri. Denne modulære tilgang undgår over-engineering og reducerer materialespild.

Produktionskompatibilitet

En anden grund til, at kulfiberdug dominerer lette strukturelle komponenter, er dens kompatibilitet med etablerede fremstillingsprocesser. Nøglemetoder omfatter:

• Prepreg layup autoklavehærdning – Højeste kvalitet til rumfart. Kluden leveres præimprægneret med harpiks, hvilket giver præcis fiberjustering.
• Våd layup / hånd layup – Velegnet til store engangsdele som vindmøllevinger eller brugerdefinerede autodele.
• Harpiksoverførselsstøbning (RTM) – Kluden lægges tørt i en lukket form, hvorefter harpiks sprøjtes ind. Fremragende til mellemvolumen produktion med god overfladefinish.
• Vakuum-assisteret infusion – Ideel til store kompositpaneler; kluden fungerer som et flowmedium, hvilket sikrer en jævn fordeling af harpiksen.

Hver metode udnytter stoffets evne til at opretholde ensartet tykkelse, modstå fibervask (bevægelse under harpiksinjektion) og give forudsigelige mekaniske egenskaber. Sammenlignet med tilfældigt mat glasfiber eller hakket kulfiber giver vævet kulfiberdug højere designsikkerhed.

Økonomiske og livscyklusovervejelser

Mens kulfiberdug har en højere råvareomkostning end metaller eller glasfiber, er dens livscyklusværdi for lette strukturelle komponenter ofte overlegen. Reduceret masse fører til lavere energiforbrug i applikationer i bevægelse. Til statiske strukturer som broer eller robotportaler tillader lettere komponenter mindre understøttende rammer og billigere fundamenter.

Desuden er reparation af beskadigede kulfiberstoflaminater mulig gennem patch-binding eller harpiksindsprøjtning, hvilket forlænger levetiden. Genbrugsteknologier (pyrolyse, solvolyse) er modnet, hvilket muliggør genvinding af ren kulfiberklud fra udtjente komponenter til brug i ikke-kritiske applikationer. Dette cirkulære potentiale styrker materialets position i bæredygtighedsfokuserede industrier.

Begrænsninger og designforholdsregler

Intet materiale er perfekt. Ingeniører skal anerkende specifikke begrænsninger af kulfiberklud:

• Skør fejltilstand – I modsætning til metaleftergivelse kan kompositbrud være pludselige. Design kræver sikkerhedsfaktorer og redundans.
• Galvanisk korrosion – Direkte kontakt med aluminium eller stål i våde omgivelser forårsager galvanisk korrosion. Elektriske isoleringslag er obligatoriske.
• Termisk ledningsevne – Kulfibre er elektrisk og termisk ledende, hvilket kan kræve isolering i elektroniske eller kryogene applikationer.
• Ply cut-edge forsegling – Rå stofkanter kan flosse; trimmede laminater skal forsegles for at forhindre indtrængning af fugt.

Når disse faktorer behandles korrekt, forbliver kulfiberdug et enestående valg til lette strukturelle komponenter.

Konklusion

Kulfiberdug leverer et unikt forslag til lette strukturelle komponenter: enestående stivhed pr. vægt, designbar anisotropi, flere vævningsarkitekturer og kompatibilitet med standard kompositprocesser. Mens startomkostninger og sprøde fejl kræver omhyggelig konstruktion, er fordelene ved massereduktion, træthedslevetid og skræddersyethed uovertruffen af ​​konventionelle metaller eller glasfiberstoffer.

FAQ

Q1: Kan kulfiberdug bruges til bærende konstruktionsdele uden metalforstærkning?
Ja. Mange bærende komponenter såsom flygulvsbjælker, racerbiler og robotarme er udelukkende lavet af kulfiberstofkompositter. Korrekt lagdesign og tykkelse er valgt til at håndtere forventede belastninger uden metalindlæg. Metalbeslag tilføjes nogle gange ved boltede samlinger for at reducere lejespændingskoncentrationer.

Q2: Er kulfiberdug stivere end aluminium eller stål?
I absolutte tal er kulfiberstof med standardmodul (stivhed ~70 GPa) mindre stiv end stål (~200 GPa), men stivere end aluminium (~69 GPa). Men på grund af dens lave massefylde (1,6 vs. 2,7 g/cm³ for aluminium), er dens specifikke stivhed (stivhed/densitet) omtrent tre gange højere end aluminium og otte gange højere end stål. For vægtkritiske designs gør dette kulfiberstof effektivt "stivere pr. kilogram."

Q3: Kræver kulfiberdug specialværktøj til skæring og boring?
Ja. Standardstålværktøj slides hurtigt. Til tørt stof anbefales keramik- eller hårdmetalsakse. Til hærdede laminater er diamantbelagte bor og grater nødvendige for at forhindre delaminering. Vakuumudsugning tilrådes, fordi kulstøv er elektrisk ledende og kan beskadige elektronik.

Q4: Hvordan opfører kulfiberklud sig under høje temperaturer?
Fiberen i sig selv bevarer styrke over 1000°C i en inert atmosfære, men polymermatrixen (typisk epoxy) begrænser brugstemperaturen til 80-180°C for standardharpikser. Højtemperaturharpikser (bismaleimid, polyimid) udvider området til 230-300°C. Til applikationer over 300°C kan kulfiberdug bruges sammen med keramiske matricer (CMC-kompositter).

Spørgsmål 5: Kan kulfiberklud bindes til metalstrukturkomponenter sikkert?
Ja, men med forholdsregler. Et lag isolerende glasfiberdug placeres ofte mellem kulfiberdug og metal for at forhindre galvanisk korrosion. Klæbende limning ved hjælp af strukturel epoxy er stærkere end mekanisk fastgørelse til komposit-til-metal samlinger, forudsat at metaloverfladen er korrekt forberedt (sandblæsning, silan koblingsmidler).
